Projeto Elétrico Residencial Simples para Facilitar sua Instalação Elétrica

Um projeto elétrico residencial simples é fundamental para garantir a segurança e a eficiência das instalações elétricas em sua casa. Com um planejamento adequado, é possível evitar problemas futuros e otimizar o consumo de energia. Neste artigo, abordaremos os principais passos para elaborar um projeto elétrico, os materiais necessários e dicas de segurança essenciais para uma instalação bem-sucedida.

Passos para Elaborar um Projeto Elétrico Residencial Simples

Elaborar um projeto elétrico residencial simples é uma tarefa que requer atenção e planejamento. Um projeto bem estruturado não apenas garante a segurança dos moradores, mas também otimiza o consumo de energia e facilita a instalação. A seguir, apresentamos os passos essenciais para criar um projeto elétrico eficiente e seguro para sua residência.

O primeiro passo na elaboração de um projeto elétrico é realizar um levantamento das necessidades elétricas da residência. Isso envolve identificar todos os aparelhos e equipamentos que serão utilizados, como eletrodomésticos, iluminação, sistemas de aquecimento e ar-condicionado. É importante anotar a potência de cada equipamento, que geralmente é indicada em watts (W) nas especificações do produto. Essa informação será fundamental para calcular a carga total que o sistema elétrico precisará suportar.

Após identificar os equipamentos, o próximo passo é calcular a carga total. Para isso, some a potência de todos os aparelhos que serão utilizados simultaneamente. Essa soma resultará na carga total em watts. Para converter essa carga em amperes (A), utilize a fórmula:

I = P / V

onde I é a corrente em amperes, P é a potência total em watts e V é a tensão da rede elétrica (geralmente 127V ou 220V no Brasil). Esse cálculo é essencial para dimensionar corretamente os circuitos e os disjuntores que serão utilizados no projeto.

Com a carga total calculada, o próximo passo é definir o quadro de distribuição. O quadro de distribuição é o local onde os disjuntores serão instalados e onde a energia elétrica será distribuída para os diferentes circuitos da casa. É importante planejar a disposição dos disjuntores de forma a facilitar o acesso e a manutenção. Além disso, é fundamental escolher disjuntores adequados para cada circuito, considerando a carga que cada um irá suportar.

Em seguida, é hora de planejar a disposição dos circuitos elétricos. Um projeto elétrico residencial simples deve incluir circuitos para iluminação, tomadas e equipamentos específicos, como ar-condicionado e aquecedores. É recomendável que os circuitos de iluminação e tomadas sejam separados, pois isso ajuda a evitar sobrecargas e garante um melhor desempenho do sistema. Além disso, considere a quantidade de tomadas necessárias em cada ambiente, garantindo que haja tomadas suficientes para atender às necessidades dos moradores.

Outro aspecto importante a ser considerado é a segurança. Todos os circuitos devem ser protegidos por disjuntores adequados, que interrompem a corrente elétrica em caso de sobrecarga ou curto-circuito. Além disso, é essencial instalar dispositivos de proteção contra surto (DPS) para proteger os equipamentos eletrônicos contra variações de tensão. A instalação de aterramento também é fundamental para garantir a segurança elétrica da residência, evitando riscos de choques elétricos.

Após planejar a disposição dos circuitos e a segurança, o próximo passo é elaborar o diagrama elétrico. O diagrama elétrico é uma representação gráfica do projeto, onde são indicados todos os circuitos, disjuntores, tomadas, interruptores e a fiação necessária. Esse diagrama deve ser claro e detalhado, facilitando a compreensão do projeto durante a instalação. É recomendável utilizar softwares específicos para a elaboração de diagramas elétricos, pois eles oferecem ferramentas que facilitam o trabalho e garantem a precisão das informações.

Com o diagrama elétrico pronto, é hora de escolher os materiais necessários para a instalação. Isso inclui fios, cabos, disjuntores, tomadas, interruptores e outros componentes elétricos. É importante optar por materiais de qualidade, que atendam às normas técnicas e garantam a segurança do sistema. Além disso, verifique se os materiais possuem certificações de segurança, como o selo do Inmetro, que atesta a conformidade com as normas brasileiras.

Por fim, após a elaboração do projeto e a escolha dos materiais, é recomendável contar com a ajuda de um profissional qualificado para a instalação. Um eletricista experiente pode garantir que a instalação seja realizada de acordo com as normas técnicas e de segurança, evitando problemas futuros. Além disso, um profissional pode oferecer orientações sobre a manutenção do sistema elétrico, garantindo que ele funcione de maneira eficiente ao longo do tempo.

Seguir esses passos para elaborar um projeto elétrico residencial simples é fundamental para garantir a segurança e a eficiência da instalação elétrica. Um projeto bem planejado não apenas evita riscos, mas também proporciona conforto e praticidade no dia a dia dos moradores. Para quem busca informações sobre outros tipos de instalações, como as instalações industriais elétricas, é importante seguir diretrizes específicas que atendam às necessidades de cada ambiente.

Materiais Necessários para um Projeto Elétrico Eficiente

Para garantir a eficiência e a segurança de um projeto elétrico, é fundamental escolher os materiais adequados. A qualidade dos componentes utilizados impacta diretamente no desempenho do sistema elétrico e na segurança dos usuários. A seguir, apresentamos uma lista dos principais materiais necessários para um projeto elétrico eficiente, além de dicas sobre como selecioná-los corretamente.

O primeiro item a ser considerado são os fios e cabos elétricos. Eles são responsáveis por conduzir a corrente elétrica e, portanto, devem ser escolhidos com base na carga que irão suportar. Os fios são classificados por bitola, que é a espessura do condutor. Para circuitos de iluminação, geralmente, utiliza-se fios de 1,5 mm², enquanto para tomadas e circuitos que suportam equipamentos mais potentes, como ar-condicionado, recomenda-se fios de 2,5 mm² ou mais. É importante verificar se os fios possuem certificação de qualidade, como o selo do Inmetro, que garante que atendem às normas de segurança.

Outro material essencial são os disjuntores. Eles atuam como dispositivos de proteção, interrompendo a corrente elétrica em caso de sobrecarga ou curto-circuito. A escolha do disjuntor deve ser feita com base na corrente que o circuito irá suportar. É importante que cada circuito tenha um disjuntor dedicado, garantindo que, em caso de falha, apenas o circuito afetado seja desligado, mantendo os demais em funcionamento. Além disso, é recomendável utilizar disjuntores com proteção diferencial, que oferecem maior segurança contra choques elétricos.

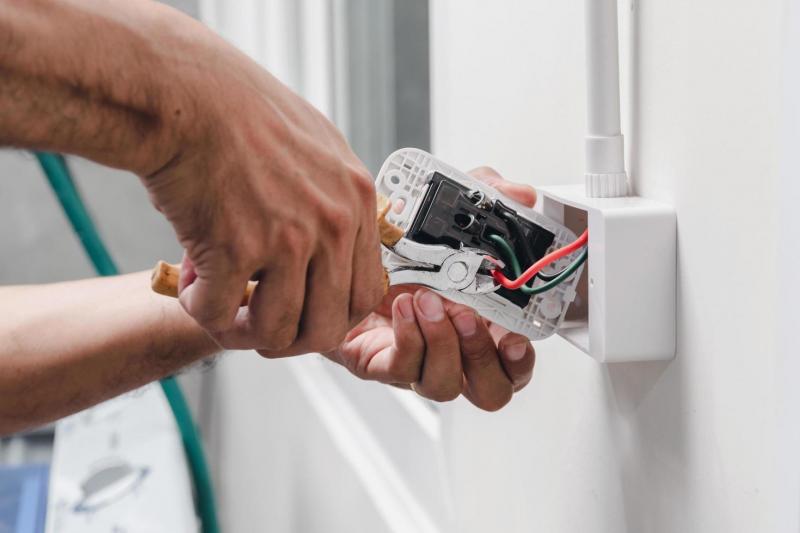

As tomadas e interruptores também são componentes fundamentais em um projeto elétrico. As tomadas devem ser escolhidas de acordo com a necessidade de uso e a quantidade de equipamentos que serão conectados. É importante optar por tomadas que possuam proteção contra sobrecarga e que sejam compatíveis com os padrões de plugues utilizados no Brasil. Já os interruptores devem ser selecionados com base na quantidade de pontos de luz que irão controlar. Interruptores de dois ou mais comandos são ideais para ambientes maiores, permitindo o controle da iluminação de diferentes pontos.

Além disso, é necessário considerar a instalação de caixas de passagem. Elas são utilizadas para proteger as conexões elétricas e facilitar a manutenção do sistema. As caixas de passagem devem ser instaladas em locais estratégicos, permitindo o acesso fácil aos fios e conexões. É importante escolher caixas de passagem que sejam resistentes e que possuam vedação adequada para evitar a entrada de umidade e sujeira, o que pode comprometer a segurança do sistema.

Os conectores elétricos também desempenham um papel crucial em um projeto elétrico eficiente. Eles são utilizados para realizar as conexões entre os fios e garantir que a corrente elétrica flua de maneira segura. Existem diversos tipos de conectores, e a escolha do modelo adequado depende do tipo de fiação e da aplicação. Um exemplo de conector que pode ser utilizado em diversas situações é o Conector eletrico rotativo, que oferece uma conexão segura e prática, facilitando a instalação e manutenção do sistema elétrico.

Outro material importante são os dispositivos de proteção contra surto (DPS). Esses dispositivos são responsáveis por proteger os equipamentos eletrônicos contra variações de tensão, como picos de energia que podem ocorrer durante tempestades ou falhas na rede elétrica. A instalação de DPS é altamente recomendada, especialmente em residências que utilizam muitos equipamentos eletrônicos, como computadores, TVs e sistemas de automação residencial.

O quadro de distribuição é outro componente essencial em um projeto elétrico. Ele é o local onde os disjuntores são instalados e onde a energia elétrica é distribuída para os diferentes circuitos da casa. O quadro deve ser dimensionado de acordo com a carga total da residência e deve ser instalado em um local de fácil acesso. Além disso, é importante que o quadro de distribuição seja devidamente sinalizado, indicando quais disjuntores correspondem a cada circuito.

Por fim, não podemos esquecer dos materiais de fixação e suporte, como parafusos, buchas e suportes para a instalação dos fios e componentes elétricos. Esses materiais são essenciais para garantir que todos os componentes estejam firmemente fixados e que a instalação seja segura. É importante escolher materiais de qualidade, que suportem o peso e a tensão dos componentes elétricos.

Em resumo, a escolha dos materiais necessários para um projeto elétrico eficiente é fundamental para garantir a segurança e o bom funcionamento do sistema. Investir em componentes de qualidade e seguir as normas técnicas é essencial para evitar problemas futuros e garantir a durabilidade da instalação elétrica. Ao planejar seu projeto, considere todos os itens mencionados e, se necessário, consulte um profissional qualificado para orientações adicionais.

Dicas de Segurança na Instalação Elétrica Residencial

A segurança na instalação elétrica residencial é um aspecto fundamental que não deve ser negligenciado. Um projeto elétrico mal executado pode resultar em acidentes graves, como choques elétricos, incêndios e danos a equipamentos eletrônicos. Para garantir uma instalação segura e eficiente, é importante seguir algumas dicas de segurança. A seguir, apresentamos orientações essenciais para realizar uma instalação elétrica residencial de forma segura.

O primeiro passo para garantir a segurança na instalação elétrica é sempre desligar a energia antes de iniciar qualquer trabalho. Isso pode parecer uma dica simples, mas muitas pessoas esquecem de desconectar a energia, o que pode resultar em choques elétricos. Utilize um testador de tensão para verificar se a energia realmente foi desligada antes de tocar em qualquer fio ou componente elétrico. Essa prática é essencial para proteger a sua segurança e a de outras pessoas que possam estar no local.

Além disso, é fundamental utilizar materiais de qualidade e que atendam às normas técnicas. Ao escolher fios, cabos, disjuntores e outros componentes elétricos, verifique se eles possuem certificações de segurança, como o selo do Inmetro. Materiais de baixa qualidade podem não suportar a carga elétrica necessária e podem causar superaquecimento, resultando em incêndios. Investir em produtos de qualidade é uma forma de garantir a segurança da instalação elétrica.

Outro aspecto importante é o dimensionamento correto dos circuitos. Cada circuito deve ser projetado para suportar uma carga específica, e o uso de fios inadequados pode levar a sobrecargas e falhas no sistema. Ao calcular a carga total, considere todos os aparelhos que serão utilizados simultaneamente e escolha a bitola dos fios de acordo com a corrente que o circuito irá suportar. Consultar um profissional qualificado pode ajudar a evitar erros de dimensionamento.

Durante a instalação, é essencial seguir as normas de segurança elétrica. Isso inclui a instalação de dispositivos de proteção, como disjuntores e dispositivos de proteção contra surto (DPS). Os disjuntores são responsáveis por interromper a corrente elétrica em caso de sobrecarga ou curto-circuito, enquanto os DPS protegem os equipamentos eletrônicos contra variações de tensão. A instalação desses dispositivos é uma medida preventiva que pode evitar danos e garantir a segurança do sistema elétrico.

Outro ponto a ser considerado é a organização dos fios e cabos. Fios soltos ou mal organizados podem causar acidentes e dificultar a manutenção do sistema. Utilize canaletas ou conduítes para proteger os fios e mantenha-os organizados. Além disso, evite sobrecarregar as tomadas, utilizando adaptadores ou extensões de forma inadequada. Cada tomada deve ser utilizada de acordo com a sua capacidade, e o uso excessivo de adaptadores pode resultar em sobrecargas e riscos de incêndio.

É importante também realizar uma verificação periódica do sistema elétrico. Após a instalação, faça inspeções regulares para garantir que tudo está funcionando corretamente. Verifique se há sinais de desgaste nos fios, como isolamento danificado ou aquecimento excessivo. Caso identifique qualquer problema, é fundamental realizar os reparos imediatamente. A manutenção preventiva é uma forma eficaz de evitar acidentes e garantir a durabilidade do sistema elétrico.

Ao realizar a instalação elétrica, considere a instalação de aterramento. O aterramento é uma medida de segurança que protege os usuários contra choques elétricos. Ele proporciona um caminho seguro para a corrente elétrica em caso de falhas no sistema, evitando que a eletricidade se acumule em superfícies metálicas. A instalação de um sistema de aterramento deve ser feita de acordo com as normas técnicas e, se necessário, consulte um profissional qualificado para garantir que o sistema esteja adequado.

Outro aspecto importante é a educação dos moradores sobre segurança elétrica. É fundamental que todos na residência estejam cientes dos riscos e saibam como agir em caso de emergência. Ensine as crianças a não brincarem com tomadas e fios, e explique a importância de não tocar em equipamentos elétricos com as mãos molhadas. Além disso, tenha sempre um extintor de incêndio adequado para incêndios elétricos à disposição e certifique-se de que todos saibam como utilizá-lo.

Por fim, ao considerar a instalação elétrica, é interessante explorar outras áreas de automação, como a automação pneumática industrial, que pode trazer benefícios adicionais em termos de segurança e eficiência. A automação pode ajudar a monitorar e controlar sistemas elétricos, proporcionando maior segurança e conforto no dia a dia.

Seguir essas dicas de segurança na instalação elétrica residencial é fundamental para garantir a proteção dos moradores e a eficiência do sistema. Ao realizar uma instalação elétrica, sempre priorize a segurança e, se necessário, consulte um profissional qualificado para orientações adicionais. A segurança elétrica é uma responsabilidade que deve ser levada a sério, e investir em boas práticas pode evitar acidentes e garantir a tranquilidade no lar.

Erros Comuns a Evitar em Projetos Elétricos Simples

Elaborar um projeto elétrico simples pode parecer uma tarefa fácil, mas existem diversos erros que podem comprometer a segurança e a eficiência do sistema. Esses erros podem resultar em problemas sérios, como sobrecargas, falhas no funcionamento dos equipamentos e até mesmo riscos de incêndio. Para garantir que seu projeto elétrico seja seguro e eficaz, é importante estar ciente dos erros mais comuns e como evitá-los. A seguir, apresentamos uma lista de erros frequentes em projetos elétricos simples e dicas para preveni-los.

Um dos erros mais comuns é a subestimação da carga elétrica. Muitas pessoas não consideram a potência total dos equipamentos que serão utilizados simultaneamente, o que pode levar a sobrecargas nos circuitos. Para evitar esse problema, é fundamental calcular a carga total de todos os aparelhos que serão conectados ao sistema. Isso inclui não apenas os eletrodomésticos, mas também a iluminação e outros dispositivos eletrônicos. Ao somar a potência de todos os equipamentos, você poderá dimensionar corretamente os circuitos e escolher os fios adequados para suportar a carga.

Outro erro frequente é a escolha inadequada da bitola dos fios. A bitola dos fios deve ser dimensionada de acordo com a corrente que o circuito irá suportar. Utilizar fios de bitola muito fina pode resultar em superaquecimento e danos ao sistema elétrico. Por outro lado, fios de bitola excessivamente grossa podem ser desnecessários e encarecer o projeto. Para determinar a bitola correta, consulte tabelas de dimensionamento de fios e leve em consideração a distância entre o quadro de distribuição e os pontos de consumo.

Além disso, muitos projetos elétricos simples falham em separar os circuitos de iluminação e tomadas. É recomendável que os circuitos de iluminação e de tomadas sejam independentes, pois isso ajuda a evitar sobrecargas e garante um melhor desempenho do sistema. Quando um circuito de iluminação é sobrecarregado, pode afetar a iluminação de toda a casa, enquanto um circuito de tomadas pode ficar sobrecarregado com o uso de vários aparelhos ao mesmo tempo. Portanto, planeje circuitos separados para cada função.

Outro erro comum é a falta de dispositivos de proteção, como disjuntores e dispositivos de proteção contra surto (DPS). Esses dispositivos são essenciais para garantir a segurança do sistema elétrico. Os disjuntores interrompem a corrente elétrica em caso de sobrecarga ou curto-circuito, enquanto os DPS protegem os equipamentos eletrônicos contra variações de tensão. A instalação desses dispositivos deve ser uma prioridade em qualquer projeto elétrico, pois eles ajudam a prevenir danos e garantem a segurança dos usuários.

Durante a instalação, é importante também evitar a desorganização dos fios e cabos. Fios soltos ou mal organizados podem causar acidentes e dificultar a manutenção do sistema. Utilize canaletas ou conduítes para proteger os fios e mantenha-os organizados. Além disso, evite sobrecarregar as tomadas, utilizando adaptadores ou extensões de forma inadequada. Cada tomada deve ser utilizada de acordo com a sua capacidade, e o uso excessivo de adaptadores pode resultar em sobrecargas e riscos de incêndio.

Outro erro a ser evitado é a falta de aterramento. O aterramento é uma medida de segurança que protege os usuários contra choques elétricos. Ele proporciona um caminho seguro para a corrente elétrica em caso de falhas no sistema, evitando que a eletricidade se acumule em superfícies metálicas. A instalação de um sistema de aterramento deve ser feita de acordo com as normas técnicas e, se necessário, consulte um profissional qualificado para garantir que o sistema esteja adequado.

Além disso, muitos projetos elétricos simples não consideram a manutenção preventiva. Após a instalação, é fundamental realizar inspeções regulares para garantir que tudo está funcionando corretamente. Verifique se há sinais de desgaste nos fios, como isolamento danificado ou aquecimento excessivo. Caso identifique qualquer problema, é fundamental realizar os reparos imediatamente. A manutenção preventiva é uma forma eficaz de evitar acidentes e garantir a durabilidade do sistema elétrico.

Outro erro comum é a falta de planejamento adequado. Muitas vezes, as pessoas começam a instalação sem um projeto bem definido, o que pode levar a mudanças e adaptações durante o processo. Isso não apenas aumenta o risco de erros, mas também pode resultar em um sistema elétrico ineficiente. Antes de iniciar a instalação, é importante elaborar um projeto detalhado, que inclua a disposição dos circuitos, a localização das tomadas e interruptores, e a escolha dos materiais necessários.

Por fim, é importante considerar a utilização de Conector rotativo elétrico e outros conectores de qualidade para garantir a segurança das conexões. Conectores inadequados podem resultar em falhas no sistema e aumentar o risco de acidentes. Sempre opte por conectores que atendam às normas de segurança e que sejam adequados para a aplicação desejada.

Evitar esses erros comuns em projetos elétricos simples é fundamental para garantir a segurança e a eficiência do sistema. Ao planejar e executar a instalação elétrica, sempre priorize a segurança e, se necessário, consulte um profissional qualificado para orientações adicionais. A segurança elétrica é uma responsabilidade que deve ser levada a sério, e investir em boas práticas pode evitar acidentes e garantir a tranquilidade no lar.

Em resumo, a elaboração de um projeto elétrico residencial simples é uma etapa crucial para assegurar a segurança e a funcionalidade das instalações elétricas em sua casa. Ao seguir os passos adequados, escolher os materiais corretos e adotar práticas de segurança, você pode evitar erros comuns que podem comprometer o desempenho do sistema. Lembre-se de que um planejamento cuidadoso não apenas previne problemas futuros, mas também otimiza o consumo de energia, contribuindo para um ambiente mais seguro e eficiente. Ao investir tempo e atenção na criação de um projeto elétrico, você estará garantindo um espaço mais confortável e protegido para você e sua família.
